一、概述

該試驗臺是依據《GB 25974.1-2010 煤礦用液壓支架 第1部分：通用技術條件》中的各項試驗對液壓支架進行檢驗。主要檢測項目為外觀質量和操作性能試驗、密封性能試驗、支護性能試驗、適應性能試驗、主體結構件強度試驗、其它結構件強度試驗、耐久試驗。

二、技術特點

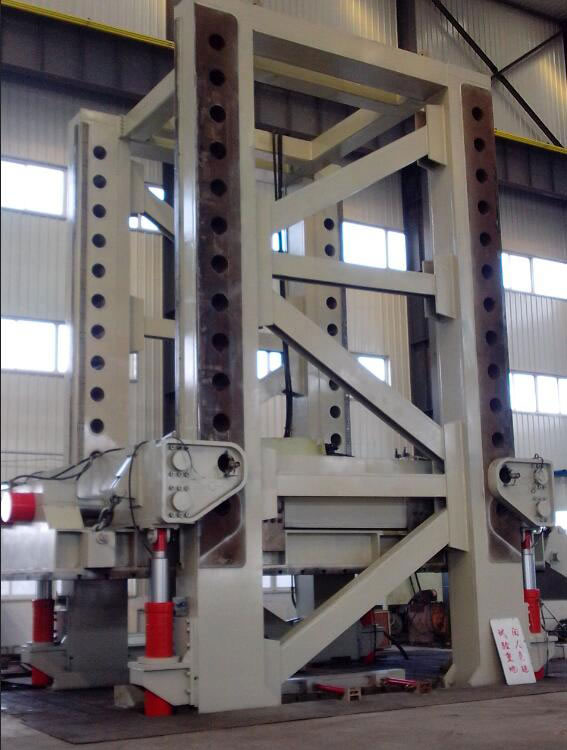

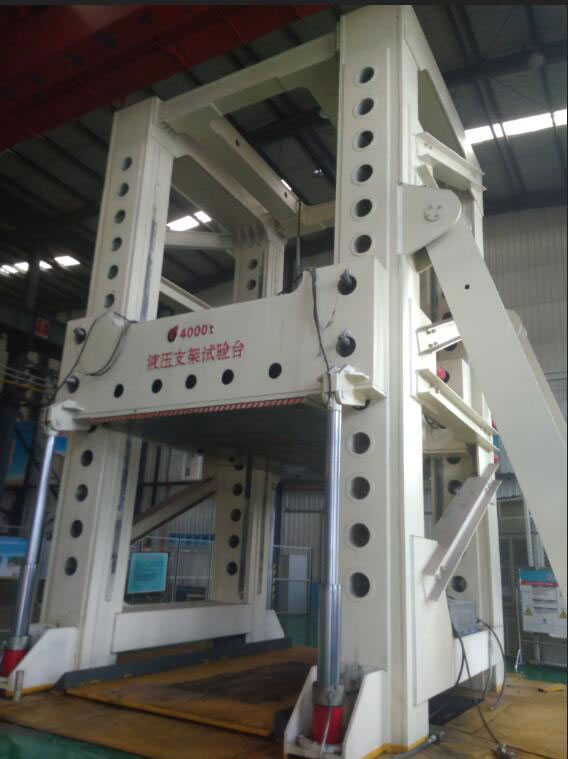

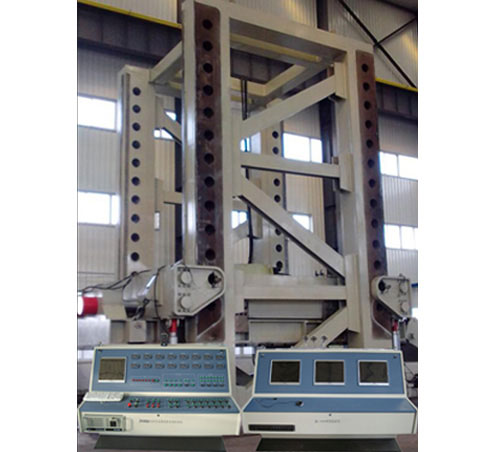

試驗臺由油泵站、加載框架控制系統、加載框架液壓控制系統、被試支架液壓加載控制系統、耐久試驗系統、電氣控制系統、計算機數據采集系統等組成。

試驗臺含加載框架升降、插拔缸插拔以及框架抬底、側推油缸的油壓控制系統，并由PLC自動控制加載框架移動梁的升降和插拔銷插拔工作。除耐久試驗外，其余被試支架的試驗過程由操作人員手動完成，試驗數據由工業控制計算機進行采集、顯示、存儲，試驗結束存儲結果后系統自動生成試驗報告，并根據需要隨時打印試驗報表。

三、技術參數

1、油壓系統：

（1）額定壓力：   20 MPa

         額定流量：   50L/min

（2）電機功率：   18.5kW

2、乳化液系統：

（1）增壓后額定壓力：  60MPa

                   最大壓力：  80MPa

（2）被試支架試驗接口：6個

（3）增壓缸增壓比：    1:5
       （4）壓力傳感器精度：  0.3%FS

                       分辨率：  0.1MPa

（5）壓力表精度：      1.6 級

（6）試驗工作介質：    3%～5%乳化液

（7）適用環境溫度：    0～40℃

                       濕度：    10%~85%RH

3、試驗臺電器參數：

（1）傳感器工作電壓：  DC24V

（2）各類開關電壓：    DC12～24V

（3）電源：AC 380V±10%，50Hz±2%（三相四線制）
