一、概述

該試驗臺是依據中華人民共和國煤炭行業標準《MT312-2000 液壓支架通用技術條件》或《GB 25974.1-2010 煤礦用液壓支架 第1部分:通用技術條件》中出廠試驗對液壓支架進行檢驗。主要檢測項目為外觀質量和操作性能試驗、密封性能試驗、支護性能試驗、適應性能試驗、主體結構件強度試驗、其他結構件強度試驗。

二、技術特點

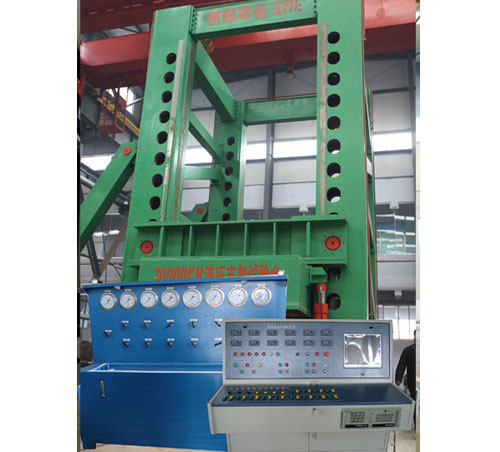

試驗臺由油泵站、加載框架控制系統、加載框架液壓控制系統、被試支架液壓加載控制系統、電氣控制系統、計算機數據采集系統等組成。

試驗臺含加載框架升降、插拔缸插拔以及框架抬底、側推油缸的油壓控制系統,并由PLC自動控制加載框架移動梁的升降和插拔銷插拔工作。被試支架的試驗過程由操作人員手動完成,試驗數據由工業控制計算機進行采集、顯示、存儲,試驗結束存儲結果后系統自動生成試驗報告,并根據需要隨時打印試驗報表。

三、技術參數

1、油壓系統:

(1)額定壓力:           20 MPa

        額定流量:           50L/min

(2)電機功率:           18.5kW

2、乳化液系統:

(1)增壓后額定壓力:     60MPa

                   最大壓力:     80MPa

(2)被試支架試驗接口:   6個

(3)增壓缸增壓比:       1:5

(4)壓力傳感器精度:     0.3%FS

                    分辨率:     0.1MPa

(5)壓力表精度:         1.6 級

(6)試驗工作介質:       3%~5%乳化液

(7)適用環境溫度:       0~40℃

                    濕度:       10%~85%RH

3、試驗臺電器參數:

(1)傳感器工作電壓:     DC24V

(2)各類開關電壓:       DC12~24V

(3)電源:               AC380V±10%,50HZ±2%(三相四線制)
